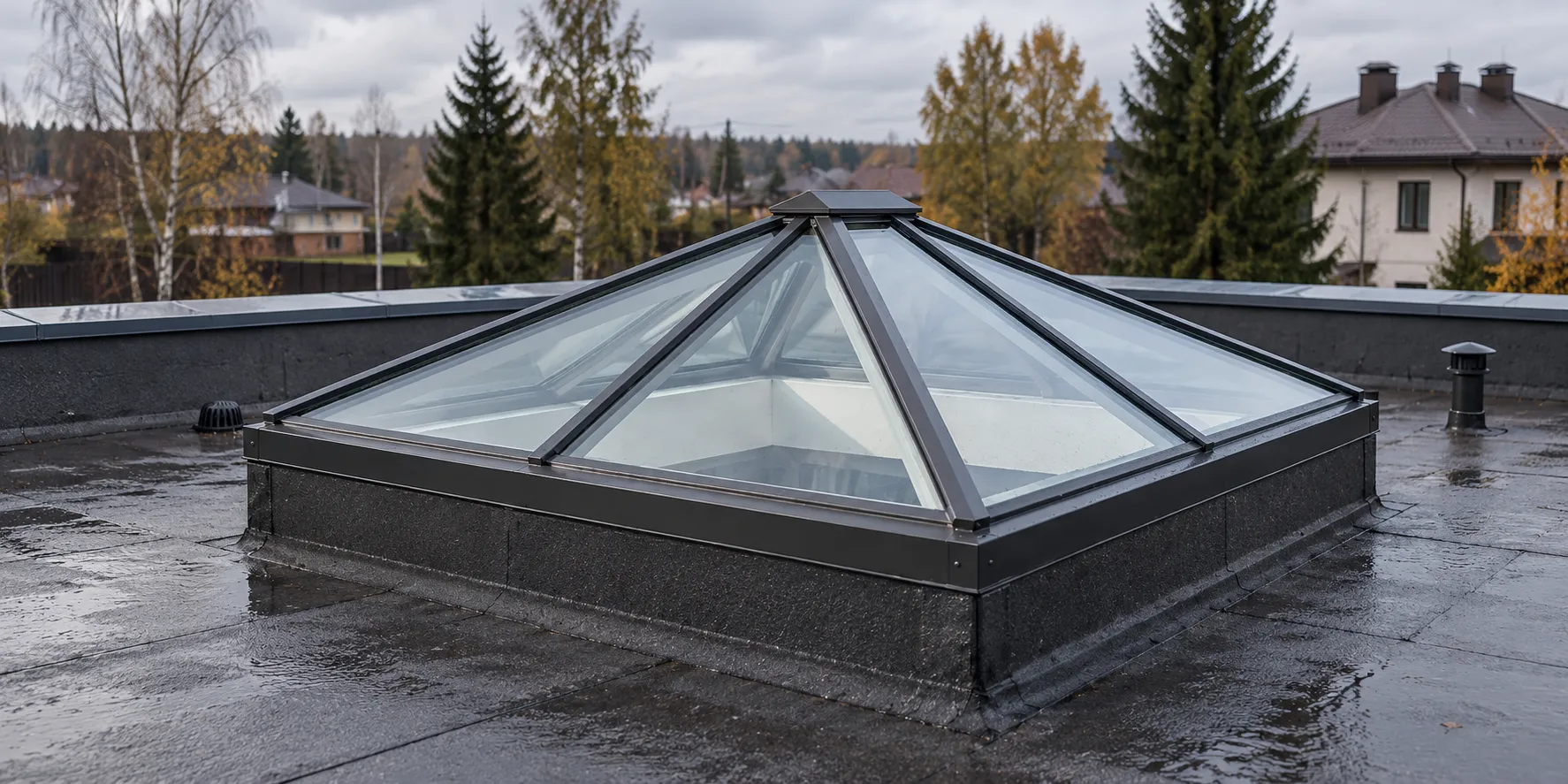

Зенитный фонарь — это светопрозрачный элемент в крыше здания, через который естественный свет поступает сверху. Его используют там, где фасадных окон недостаточно: в холлах, лестничных пространствах, коридорах, кухнях-гостиных, мастерских, общественных и производственных помещениях.

Система может только освещать помещение либо дополнительно использоваться для проветривания. Отдельные модели проектируют как часть противодымной защиты, но обычную открывающуюся створку нельзя автоматически считать системой дымоудаления.

Определение и основные функции зенитных фонарей

Основная задача — организовать верхнее освещение и привести дневной свет в глубину здания. Световой проём может обеспечивать естественную подсветку, участвовать в проветривании, визуально связывать интерьер с небом и выполнять архитектурную функцию.

Набор функций зависит от исполнения. Глухой вариант предназначен для освещения, открывающиеся системы позволяют организовать воздухообмен, а специальные изделия с приводами и автоматикой могут работать в составе противодымной вентиляции.

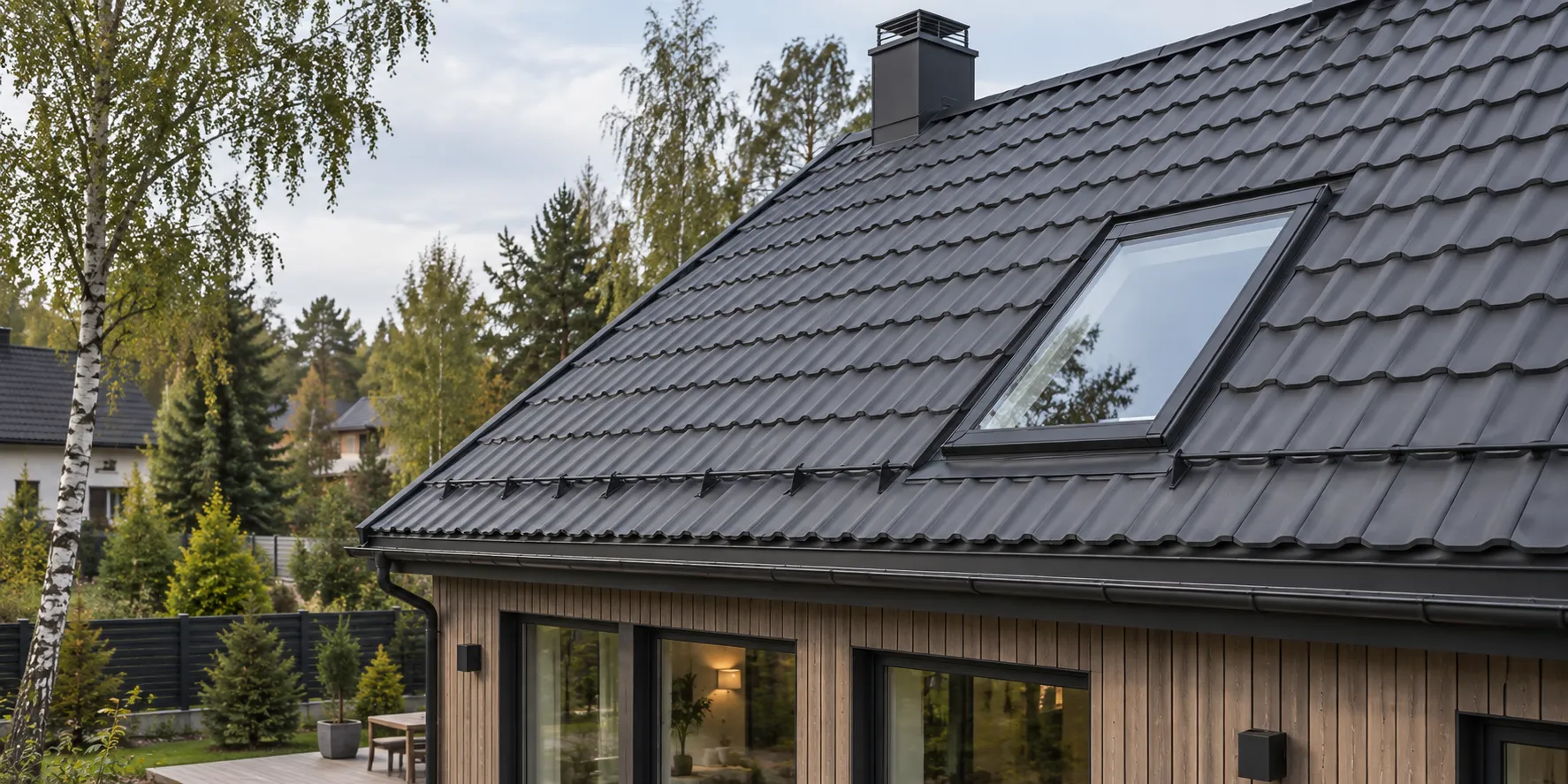

Чем зенитный фонарь отличается от мансардного окна

Оба решения располагаются в кровельной части здания, но устроены по-разному. Мансардное окно устанавливают в плоскость ската и используют примерно как обычное окно. Световой элемент верхнего типа чаще размещают над отдельным проёмом с собственным узлом примыкания; его поверхность может быть плоской, купольной или пирамидальной.

Различается и характер света: через кровельный проём он поступает сверху и лучше достигает центральных зон помещения, удалённых от вертикальных окон. Поэтому верхнее освещение особенно полезно там, где фасадные окна не обеспечивают достаточной подсветки центральной части комнаты.

Классификация и особенности различных конструкций

Световые системы различаются по размеру, форме, способу открывания и назначению. Для локального освещения используют точечный зенитный фонарь, для протяжённых помещений — ленточный зенитный фонарь, а на крупных объектах встречаются панельные светопрозрачные участки крыши.

Точечные решения подходят для отдельных помещений. Ленточные чаще применяют на крупных объектах, где нужно распределить дневной свет по большой площади. Панельный зенитный фонарь занимает значительную часть покрытия и требует расчёта несущей схемы.

Стационарные и открывающиеся системы

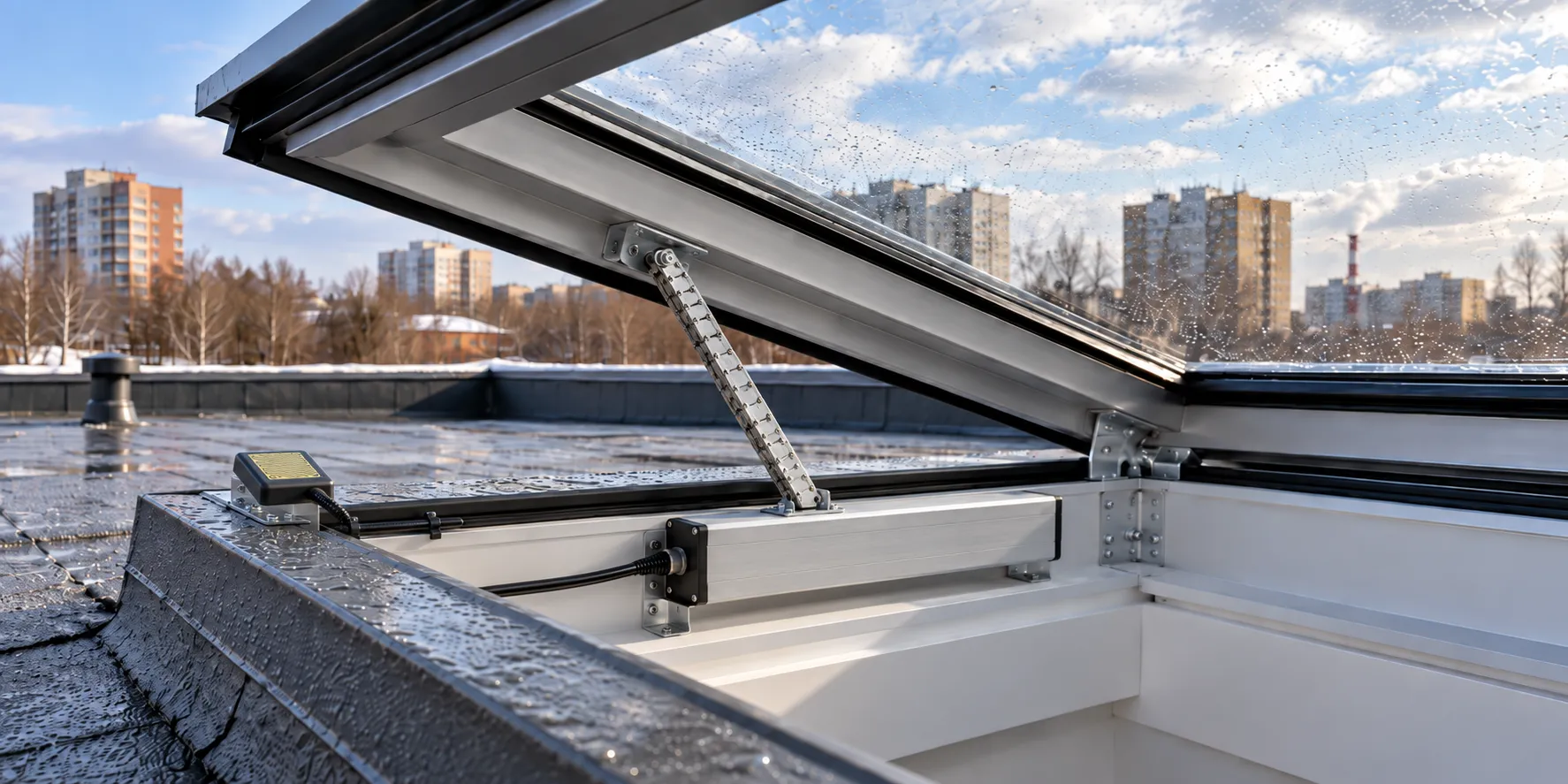

Глухое исполнение не имеет подвижных частей и предназначено преимущественно для естественного освещения. Открываемая створка позволяет удалять нагретый воздух из верхней части помещения. Управление бывает ручным или автоматическим, а электропривод можно связать с датчиком дождя.

Важно разделять вентиляцию и пожарную автоматику. Система дымоудаления требует специально рассчитанного изделия, соответствующего привода, блока управления и проектных характеристик открывания. Обычная створка, даже с электроприводом, сама по себе такой функции не обеспечивает.

Купольные, пирамидальные и ленточные конструкции

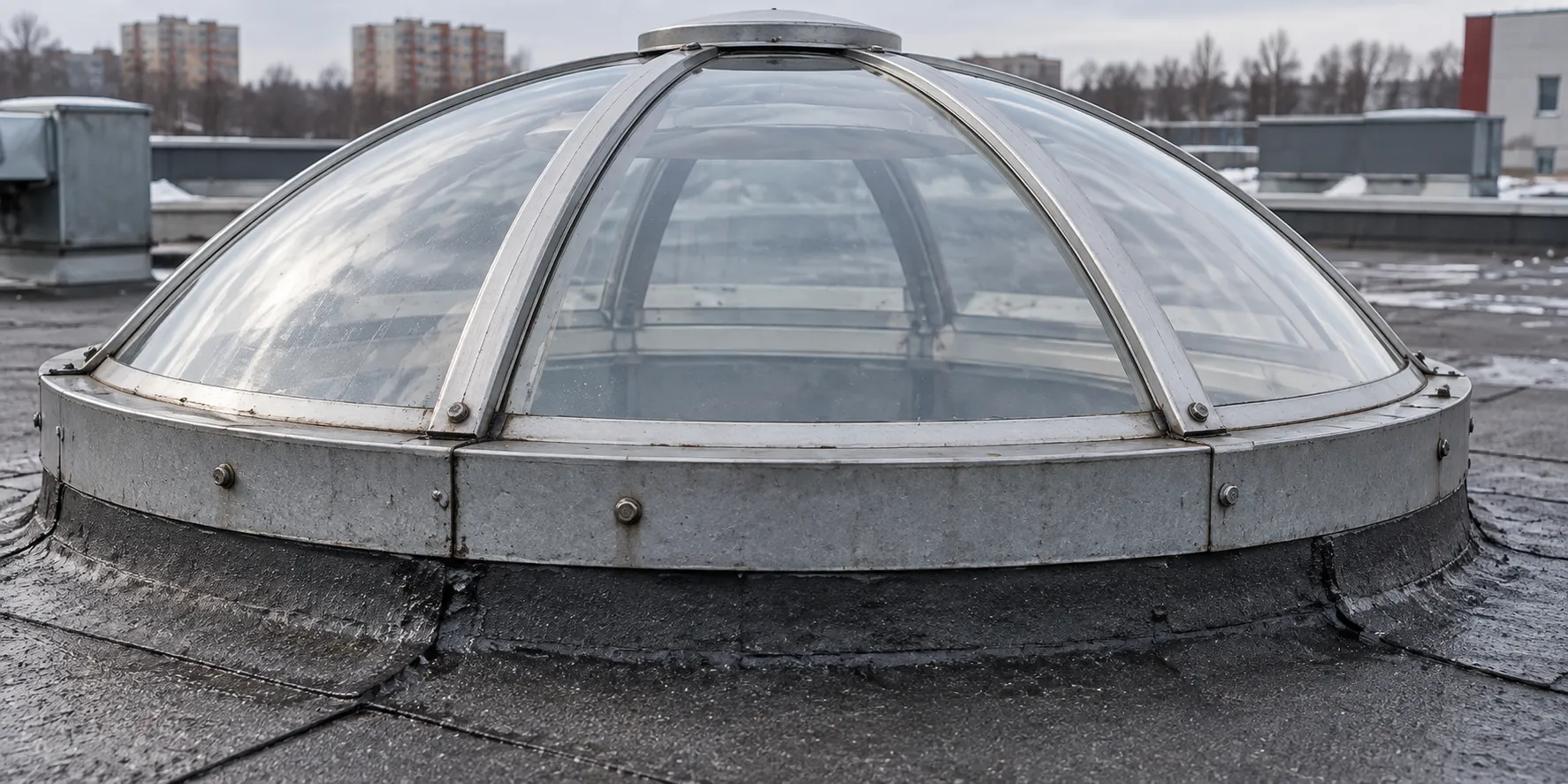

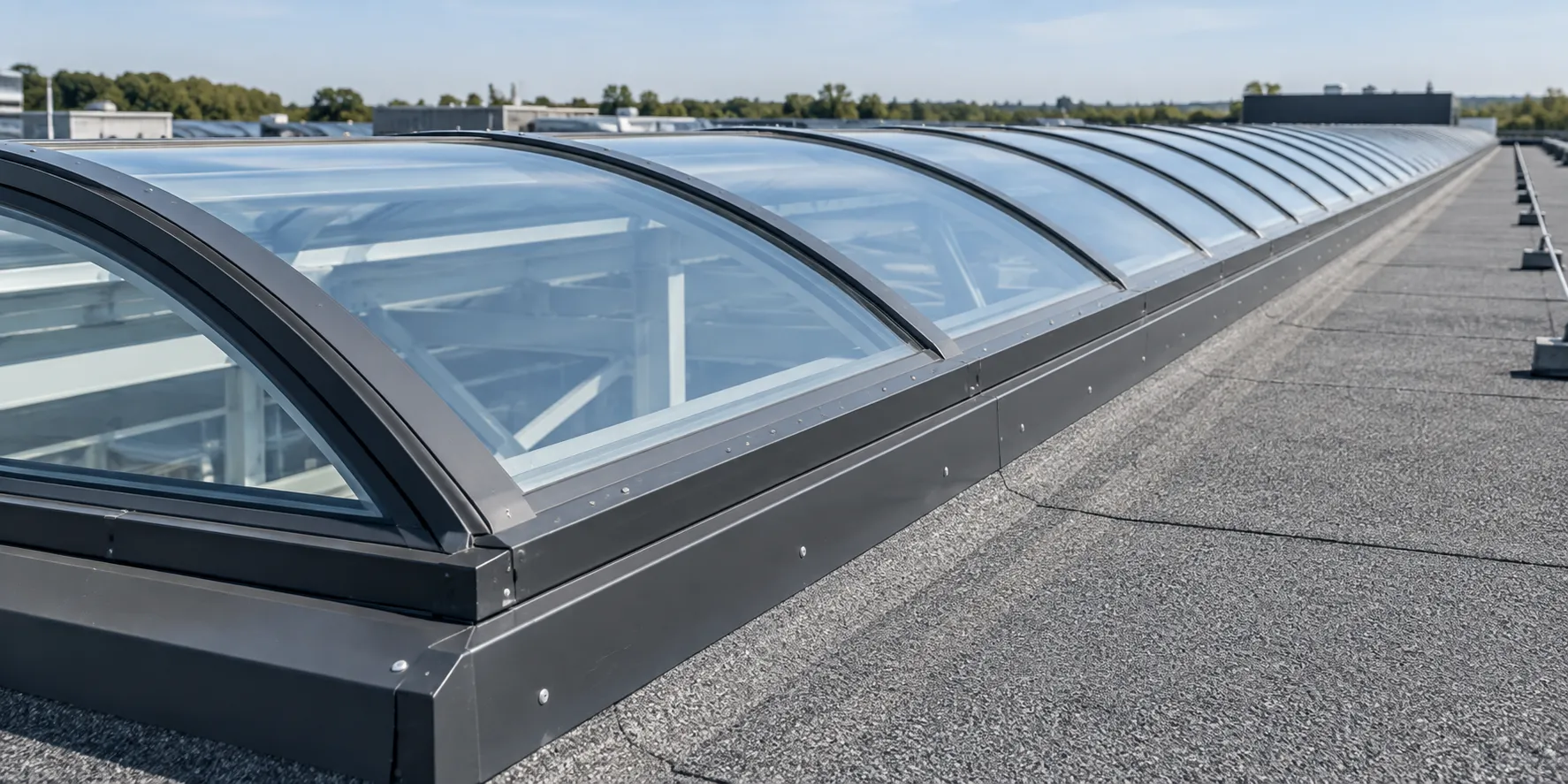

Купольную форму часто используют в точечных решениях, пирамидальную — над холлами и пространствами с высоким потолком. Ленточные системы могут быть арочными, односкатными или двускатными. Геометрию выбирают с учётом нагрузок, отвода воды, площади остекления и узлов примыкания, а не только по внешнему виду.

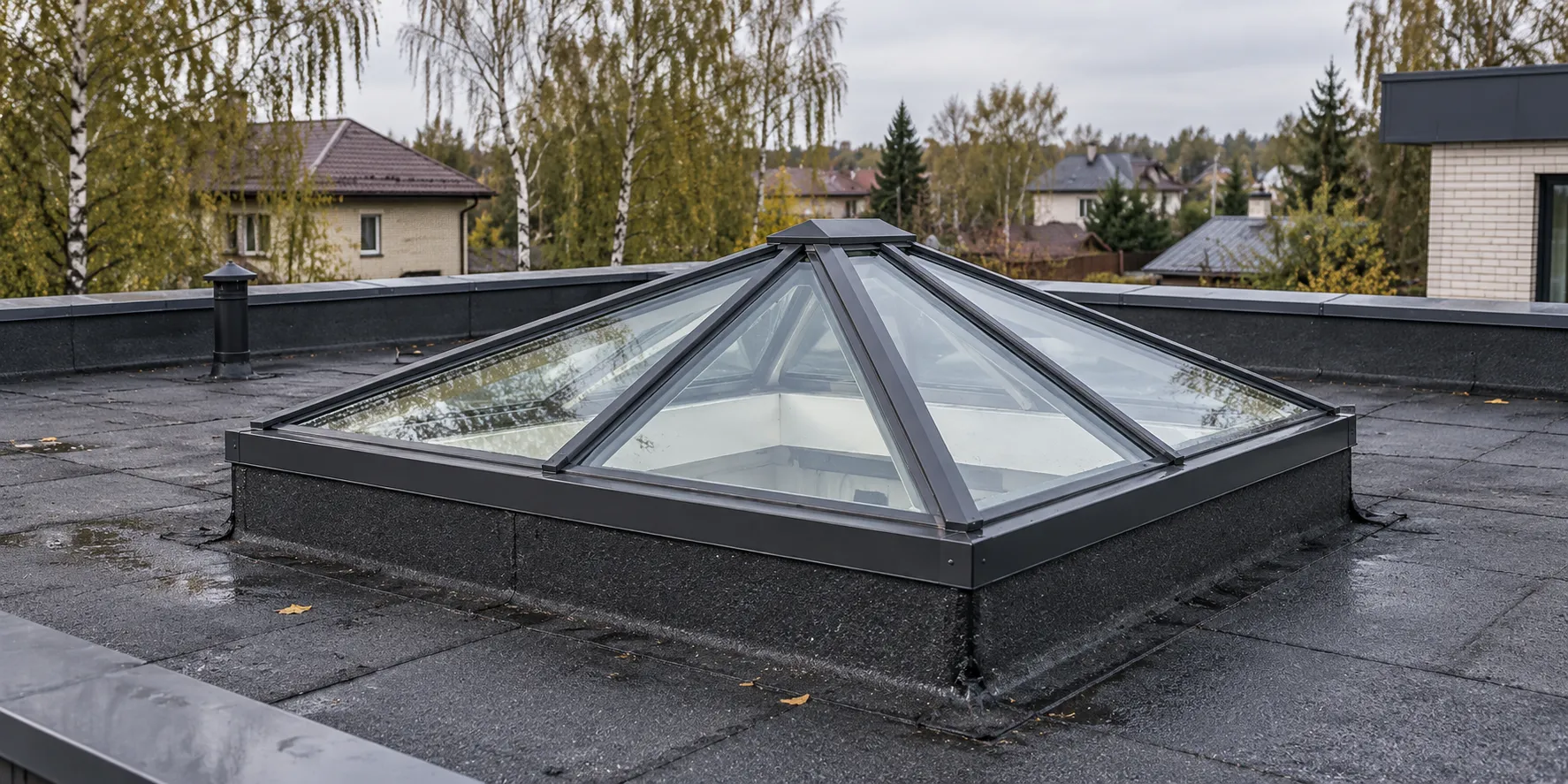

Из чего состоит современный зенитный фонарь: конструкция и ключевые элементы

Состав зависит от конкретной системы, но общий принцип одинаков: светопрозрачная часть соединяется с крышей через опорный узел, который передаёт нагрузки на несущие конструкции и должен сохранять герметичность кровельного пирога.

В состав обычно входят:

• основание или опорный контур вокруг проёма;
• несущий каркас и наружный профиль;
• стекло, стеклопакет или полимерное заполнение;
• уплотнители и элементы примыкания;
• монтажные аксессуары и крепёж;
• створка и привод, если система открывается.

Элементы рассчитывают совместно: заполнение должно соответствовать размерам проёма, нагрузкам и возможностям каркаса, а теплоизоляция — условиям эксплуатации здания. Эти параметры важно определить до выбора конкретного стеклопакета или полимерного материала.

Материалы для остекления и каркаса

Каркас часто выполняют из алюминиевого профиля: он устойчив к коррозии, имеет сравнительно небольшую массу и подходит для сложной геометрии. В крупных системах могут использоваться стальные несущие элементы, а их сечение и шаг определяют расчётом с учётом размеров проёма и нагрузок.

Для заполнения применяют стеклопакеты, безопасные виды стекла и поликарбонат. Состав выбирают по теплотехническим требованиям, площади и нагрузкам. Могут использоваться закалённые, многослойные или в отдельных проектах армированные стёкла — конкретный вариант определяют расчётом.

Поликарбонат легче стекла и подходит для криволинейных поверхностей, включая купол. Его свойства зависят от толщины, структуры, защитного слоя и крепления. Для холодного климата важны реальные характеристики стеклопакета, профиля и узлов примыкания, а не только маркировка «морозостойкий».

Особенности монтажа и герметизации

При верхнем остеклении вода поступает к проёму сверху, поэтому требования к герметизации особенно высоки. Монтаж начинают с подготовки основания и увязки светопрозрачного элемента с гидроизоляцией, утеплением и другими слоями крыши.

Особое внимание уделяют отводу дождевой и талой воды, непрерывности теплоизоляции, защите крепежа, компенсации температурных деформаций и доступу к обслуживаемым элементам. Ошибки в этих местах могут привести к протечкам, промерзанию или конденсату.

Если утепляющий контур выполнен с разрывами, внутренние поверхности зимой сильнее охлаждаются. Поэтому профессиональная установка подразумевает работу со всем кровельным узлом, а не только герметизацию видимого стыка. Одновременно проверяют непрерывность утепления и корректность отвода влаги.

Плюсы и минусы использования световых конструкций на крыше

Верхнее остекление позволяет привести дневной свет туда, где фасадные окна работают недостаточно эффективно. Но вместе с ним появляется дополнительный технически сложный проём, поэтому решение следует оценивать одновременно с архитектурной и инженерной стороны.

Преимущества для кровли и интерьера

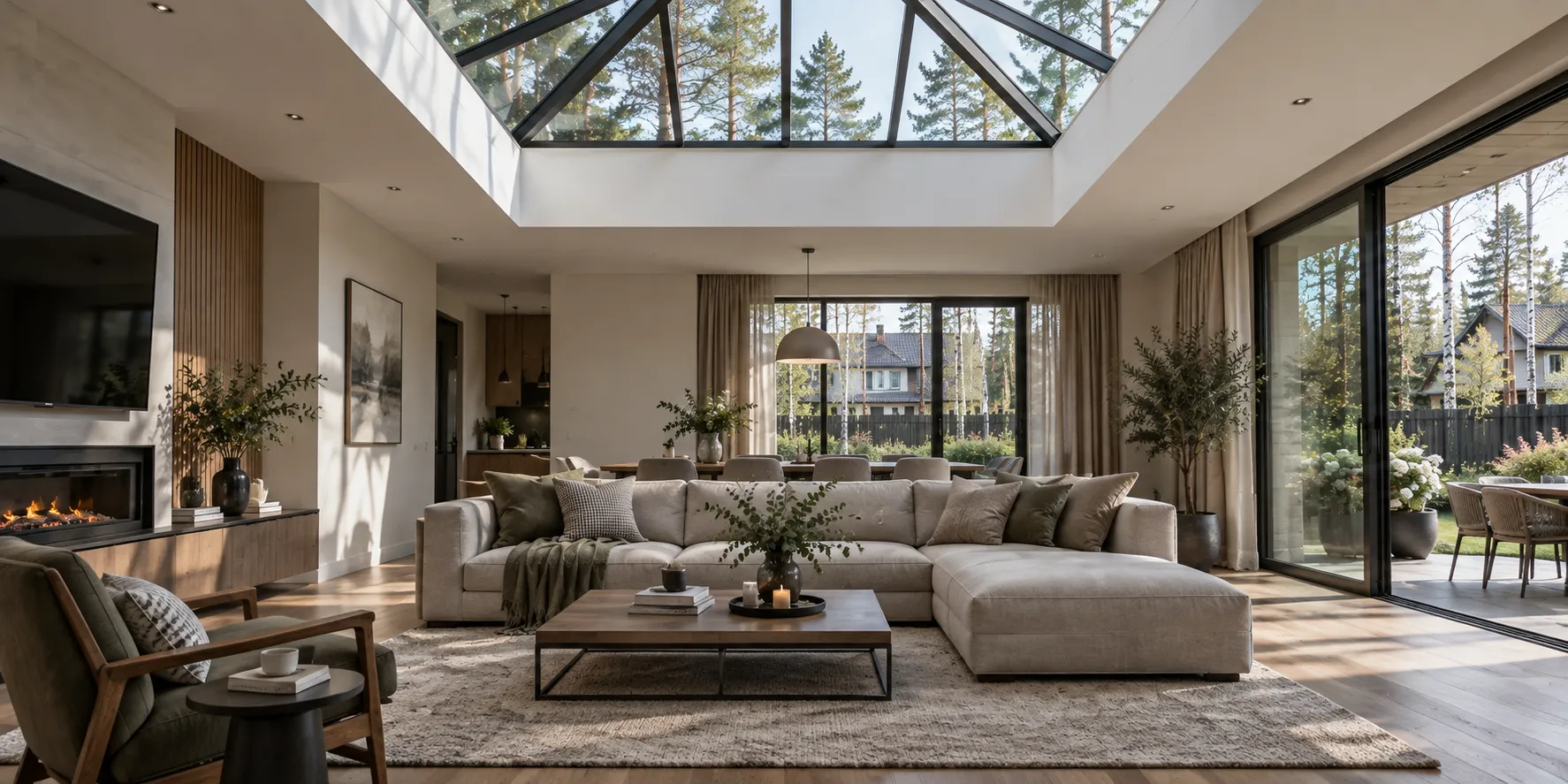

Верхний свет используют над лестничными холлами, кухнями-гостиными, коридорами, ванными и мастерскими. Он позволяет реже включать искусственное освещение днём, но фактический эффект зависит от площади проёма, ориентации здания и окружающей застройки.

Открывающиеся варианты могут участвовать в проветривании: расположенная под потолком створка помогает удалять нагретый воздух. Для полноценного воздухообмена всё равно нужен организованный приток, поэтому верхнее открывание рассматривают как часть общей схемы вентиляции помещения.

Возможные недостатки и ограничения

Ошибки в узлах примыкания могут вызвать протечки, промерзание и конденсат. Большая площадь прозрачного заполнения влияет и на тепловой баланс: летом помещение может сильнее нагреваться, а зимой возрастает значение теплотехнических характеристик стеклопакета.

Для почти горизонтальных элементов особенно важны снеговая нагрузка, собственный вес заполнения и возможность очистки. Эти параметры влияют на размеры, толщину стекла и схему каркаса. Для высоко расположенных проёмов заранее предусматривают безопасный доступ к обслуживаемым элементам.

Основные области использования: где востребованы световые конструкции на крыше

В частных домах верхний свет размещают над лестницей, ванной, кухней-гостиной, мастерской или внутренним коридором. Здесь важны теплоизоляция, внешний вид, удобство управления и доступ для ухода, поскольку обслуживание высоко расположенного остекления нужно продумать заранее.

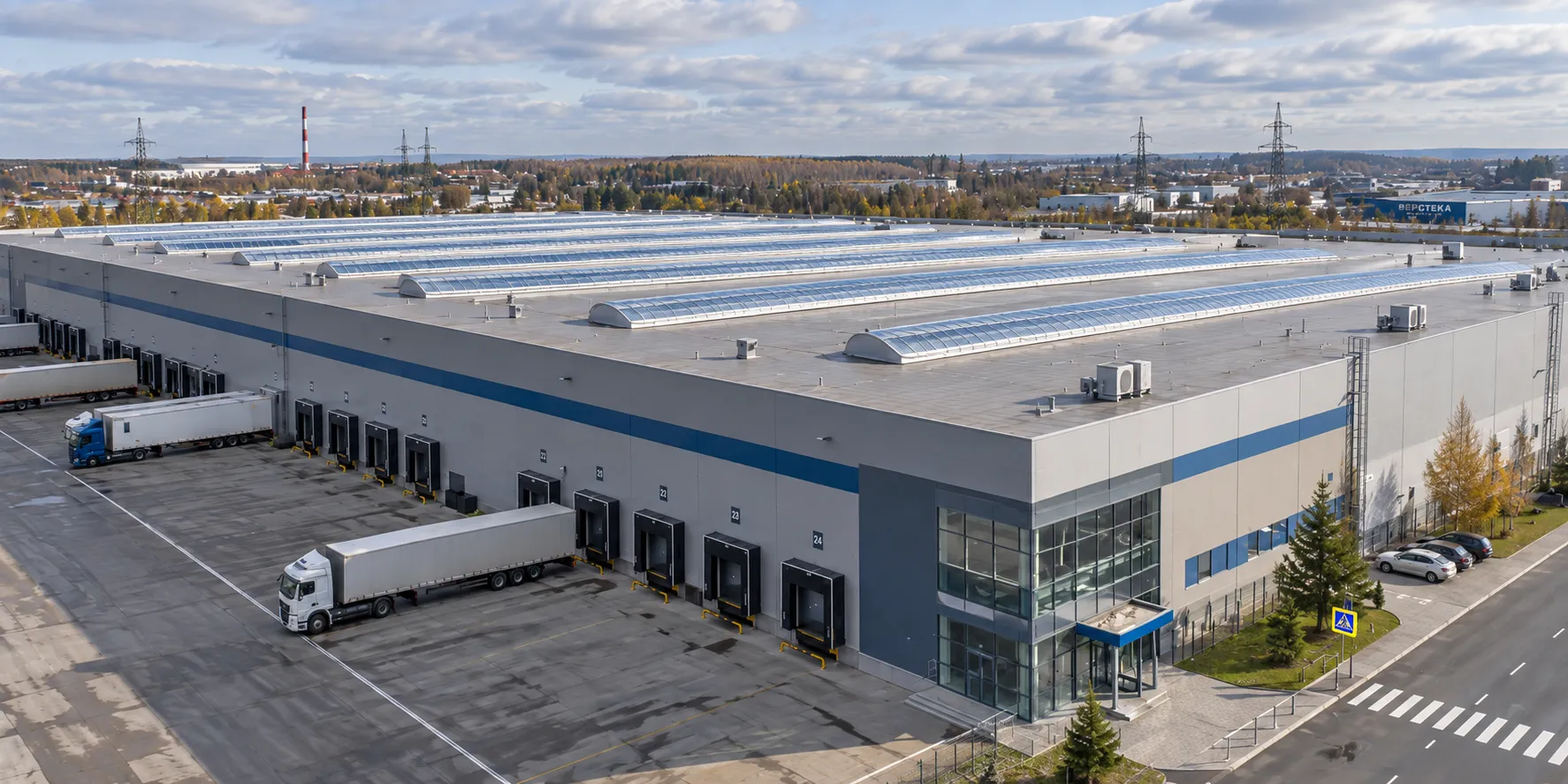

На общественных и коммерческих объектах светопрозрачные участки используют в атриумах, торговых залах, складах, спортивных и производственных зданиях. Здесь особенно важны расчёт несущих элементов, пожарная безопасность и регламентное обслуживание.

Если система должна открываться, ещё на этапе проекта определяют её функцию: обычное проветривание, сервисный доступ или работа в составе противодымной защиты. Для этих задач требуется разное исполнение, разные приводы и требования к автоматике.

Как выбрать подходящий вариант для кровли: рекомендации экспертов

Подбор начинается с задач помещения, а не с формы купола. Нужно определить требуемую площадь света, необходимость открывания, нагрузки на крышу и способ дальнейшего обслуживания. После этого можно выбирать форму, заполнение и автоматику.

При выборе учитывают:

• тип крыши и состав кровельного пирога;
• размер и расположение проёма;
• площадь остекления;
• снеговую и ветровую нагрузку;
• требования к теплоизоляции;
• характеристики стекла или полимерного заполнения;
• необходимость проветривания и автоматики;
• возможность мойки и технического доступа.

Плоская кровля требует особенно внимательного отвода воды и герметизации примыканий. Скатная кровля дополнительно требует учёта направления водного потока и положения проёма. Увеличение площади даёт больше света, но повышает массу и нагрузку, поэтому габариты определяют расчётом.

Роль профессионального проектирования и монтажа

Световой проём непосредственно воспринимает дождь, снег, ветер и солнечный нагрев. Проектировщик должен увязать остекление с несущей схемой здания, утеплением и гидроизоляцией, а монтажники — точно выполнить предусмотренные узлы.

При большой площади, сложной геометрии и открывающихся элементах ошибки расчёта особенно критичны: их не всегда можно исправить на стадии монтажа. Поэтому проектирование и подбор комплектующих должны предшествовать заказу и изготовлению.

Практические аспекты эксплуатации и обслуживания

После установки необходим периодический осмотр: проверяют остекление, уплотнители, наружные примыкания, водоотводящие участки, крепёж и приводы. Датчик дождя контролируют вместе с механизмом открывания, чтобы автоматика действительно закрывала створку при осадках.

Системы дымоудаления обслуживают по отдельному регламенту вместе с приводами, блоками управления и датчиками. Правила очистки от снега определяют по проекту и документации конкретной системы, поскольку допустимая нагрузка зависит от расчётных характеристик.

Ключевые выводы и рекомендации по выбору и установке

Верхнее остекление помогает привести естественный свет в глубину здания и может участвовать в проветривании или автоматизированных системах. Но этот элемент работает как часть крыши, поэтому его нельзя выбирать отдельно от несущей схемы, гидроизоляции и условий эксплуатации.

До заказа стоит заранее определить тип заполнения, размеры, способ открывания, требования к теплоизоляции, водоотведению и обслуживанию. Чем сложнее система, тем важнее предварительный расчёт и правильное выполнение всех примыканий.

Частые вопросы и проблемы эксплуатации

Почему появляется конденсат на внутренней поверхности?

Причина не всегда связана с дефектом стеклопакета. Конденсат возникает, когда внутренняя поверхность сильно охлаждается при существующей влажности воздуха. На ситуацию влияют характеристики остекления, микроклимат, вентиляция и качество утепления узла. Если проблема появилась после установки, следует проверить и теплоизоляционный контур вокруг проёма.

Что делать, если появилась протечка?

Сначала определяют место поступления воды: наружное примыкание, гидроизоляцию, водоотводящий участок или соединение элементов. Нанесение герметика поверх видимого шва помогает не всегда — если дефект находится внутри кровельного узла, внешняя обработка лишь временно маскирует проблему.

Можно ли переделать глухой вариант в открывающийся?

Это зависит от конкретной системы. Некоторые производители предусматривают совместимые открывающиеся модули, но простой замены фурнитуры часто недостаточно. Если проветривание может понадобиться в будущем, его разумнее предусмотреть на стадии проектирования.

Нужен ли датчик дождя?

Он полезен при автоматическом управлении, когда створка находится высоко и её нельзя быстро закрыть вручную. Перед установкой проверяют совместимость датчика, привода и управляющего оборудования, чтобы система корректно реагировала на осадки.

Можно ли установить зенитный фонарь в уже построенном доме?

Да, во многих случаях это возможно. Но сначала нужно оценить конструкцию крыши: расположение несущих элементов, состав кровельного пирога, место будущего проёма и возможность правильно выполнить его утепление и гидроизоляцию. Если для установки требуется затронуть несущие элементы или усилить проём, решение принимают на основании проекта. Поэтому для готового дома сначала оценивают кровлю и только после этого подбирают размер и тип светопрозрачной конструкции.

Как часто нужно очищать остекление?

Универсального интервала нет. Загрязнение зависит от уклона поверхности, окружающей среды, количества осадков и близости деревьев. Осмотр удобно совмещать с проверкой уплотнителей, наружных примыканий и работы механизмов, чтобы вовремя заметить износ или нарушение герметичности.
