Маленькая, но важная часть оконной конструкции — это про штапик. Задача детали состоит в том, чтобы надёжно зафиксировать стеклопакет в раме. От этого зависит герметичность всей конструкции. Давайте разбираться, что обычному покупателю нужно знать про штапик.

Что это такое?

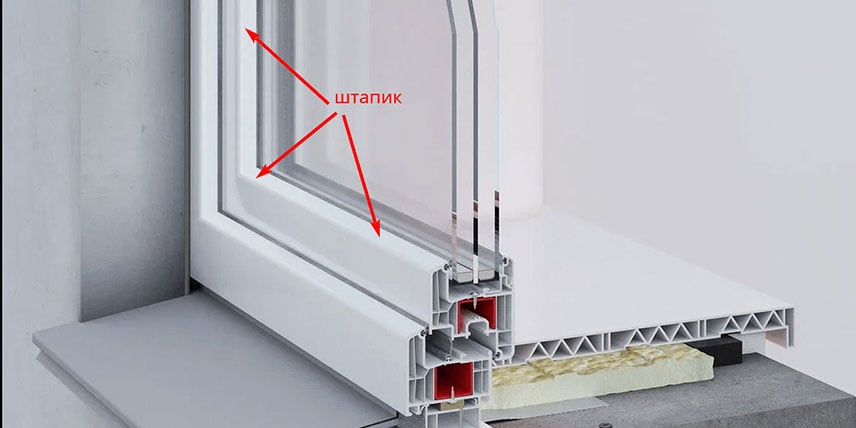

Штапик — это длинный узкий профиль, который производится из металлической/пластиковой/деревянной рейки и оснащается резиновым уплотнителем. Выглядит просто и незначительно. Однако на деле отвечает за сохранение тепла, взломостойкость, целостность конструкции, в некоторой степени — за эстетику всего окна.

Изделие прижимает стеклопакет к раме по всему периметру с внутренней стороны окна. Снаружи отсутствует, чтобы злоумышленники не могли достать деталь, влезть в окно. Вставляется в паз, а форма напрямую зависит от профиля: бывает узкой или широкой, закруглённой, квадратной или овальной. По желанию клиента сверху может устанавливаться декоративная заглушка из пластика.

Выполняется строго по чертежам. Обязана полностью совпадать с параметрами оконного профиля по длине, ширине, чтобы обеспечить надёжную фиксацию, высокую степень герметичности. Как уже говорилось выше, обычно элемент комплектуется уплотнителем.

Полезно знать! Монтаж стеклопакета, фиксация без штапика невозможна. Деталь укладывается в паз, защёлкивается заглушкой. При необходимости деталь из ПВХ легко вынимается. Достаточно иметь при себе нож, отвёртку. Аналог для деревянного остекления извлечь сложнее, потому что он фиксируется специальным образом.

Особенности

Оконный штапик делается фигурным, чтобы соответствовать пазу профиля. Благодаря этому и зубцам, он крепко фиксируется на раме. Но чтобы гарантировать высокие технические характеристики блока, деталь должна соответствовать некоторым требованиям:

• Долговечность не меньше, чем у рамы — штапик выполняется из такого же качественного материала, как и вся конструкция.
• Пластичность (актуально для ПВХ), чтобы изделие легко было извлечь из паза для демонтажа, замены. Пластиковая деталь меньше деформируется, при этом легче переносит ударные нагрузки, чем аналоги из древесины, алюминия.
• Высокий показатель влагостойкости обеспечивается в том числе резиновым уплотнителем. Не впитывает влагу, противостоит уличной сырости, может использоваться в помещениях с высокой влажностью, вроде ванной комнаты или сауны.
• Универсальность. Изделия из ПВХ, металла, алюминия используются не только в окнах, но также при установке балконных блоков, панорамного остекления, перегородок.
• Простая установка из-за высокой гибкости материала, удобной конструкции паза, позволяющей легко вставлять-извлекать деталь без дополнительного инструмента.
• Эстетичная, гладкая поверхность, равномерно окрашенная. Может окрашиваться в любые цвета.
• Термостойкость, чтобы исключить формирование мостиков холода в раме.
• Обширный температурный диапазон от −60°С до +60°С.
• Экологическая безопасность, чтобы под влиянием факторов внешней среды не навредить людям.
• Пожаробезопасность — материал должен быть самозатухающим или обработан антипиренами, уменьшающим риски распространения открытого огня.
• Высокая биологическая стойкость, защищённость от плесени, грибка.
• Стойкость к УФ-излучению, бытовой химии.

Виды штапиков и особенности

Штапики бывают разной длины, ширины, конфигурации.

1. По размеру

Параметры детали зависят от дизайна или от толщины стеклопакета. Если окно выполняется из широкого профиля, но в него устанавливается тонкий стеклопакет, нужно использовать широкий штапик. Иначе стеклопакет просто невозможно будет загерметизировать, зафиксировать.

2. По дизайну

Закруглённые. Часто встречаются в частном домостроении. Их любят за красивый внешний вид, простоту в применении.

Прямоугольные. Ставятся в жилых многоэтажных, общественных постройках. Смотрятся более строго, лаконично.

Фигурные. Используются, когда нужно поддержать оригинальную форму. Обычно в частном жилом секторе. Стоят дороже остальных, сложны в обслуживании.

3. По материалу

Разбираясь, что такое штапик, нужно смотреть на материал, из которого он делается.

ПВХ

Сначала производится твёрдая планка, затем наплавляется мягкая резина. Устанавливается на пластиковых окнах.

Особенности:

• для однокамерных стеклопакетов применяются широкие рейки, для многокамерных — узкие;
• весят мало, обладают высокими показателями гибкости, долговечности, хорошо переносят механические удары;
• окрашивать не нужно, однако можно заламинировать под нужную расцветку, текстуру, как и профили;
• просто очищаются от любых загрязнений;
• не боятся УФ-лучей, насекомых, плесени, грибка;
• предлагаются в широком ассортименте.

Полезно знать! С недавних пор рейки также производятся из стеклокомпозита. Это материал из стекловолоконного наполнителя, укреплённый связующими компонентами. По краям наплавляется небольшой слой резины, служащий уплотнителем. Лучше сохраняют тепло в квартире, а также более стойко переносят нагрузки, влажность, температурные перепады, прямые УФ-лучи.

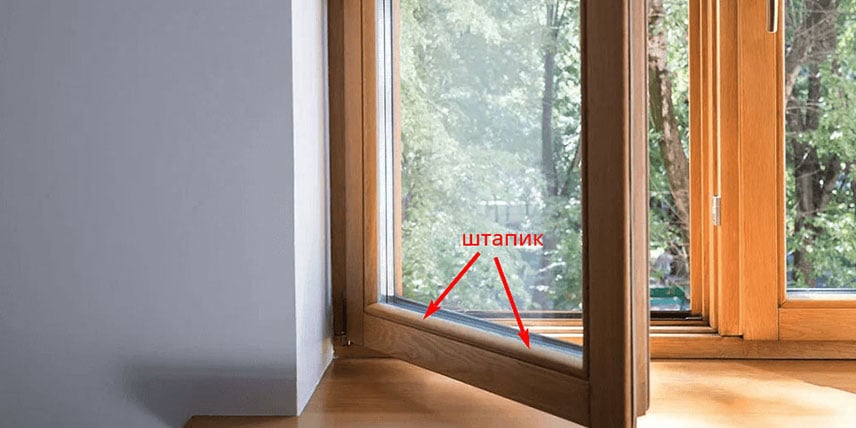

Дерево

Ставятся на деревянных рамах. Чаще всего используются хвойные породы — сосна, лиственница, может встречаться дуб. К рейкам предъявляются максимальные требования, касающиеся технических характеристик, внешней привлекательности.

Важно, чтобы изделие поддерживало общую эстетику остекления. Обычно это модели традиционного вида, иногда могут делаться резными.

4. По цвету

По расцветке ограничений нет. Штапик делается того же цвета, что и остальное окно, потому что это его составная часть. Стандартные цвета включены в стоимость, а за необычные решения придётся доплачивать. Палитра расцветок ПВХ моделей огромная.

Деревянные рейки перед установкой в раму красятся методом погружения в состав, чтобы ни один миллиметр не остался без обработки. Иногда могут украшаться резьбой. Такое решение стоит дороже, но выглядит эффектнее.

Выбор и монтаж

Штапики только кажутся простыми. Если подобрать детали неправильно, можно столкнуться с негативными последствиями. Ведь герметичность системы снижается.

Оценить качество детали

• Смотрите на форму, ширину рейки, сопоставляя её с разновидностью стеклопакета, оформлением окна, размером нагрузок. Для стандартных окон рекомендуют планки 13 мм прямоугольного сечения.
• Надёжные производители берут материал того же качества, что и профиль. Чтобы штапик окна проработал так долго, как и рама.
• При замене рейки нужно выбирать аналогичную деталь на замену. Иначе никто не гарантирует, что герметичность сохранится высокой, а вы не столкнётесь с чрезмерной конденсацией по причине несоответствия планок новой и старой модели.

Снять и установить

Штапик нужно менять, если:

• деталь пропускает воздух, пыль, влагу: на внутренней части рамы видно скопление жидкости, мусора;
• стеклопакет при порывах ветра пошатывается: фиксация нарушена;
• изменился внешний вид.

Замену можно провести самостоятельно. Однако желательно подробно разобраться в процессе:

• аккуратно просуньте шпатель между профилем и штапиком, постепенно отодвигая его на себя (можно воспользоваться лопаткой);
• когда изделие отойдёт от рамы, осторожно выньте, а паз очистите от пыли, грязи влажной салфеткой;
• бортик штапиковой планки смажьте силиконовой смазкой, чтобы облегчить монтаж, увеличить срок службы;
• когда поверхность просохнет, поставьте новую деталь, максимально плотно к раме;
• начинать нужно с верхней детали, с угла, а затем — нижний крепёж, боковые планки, прибивайте детали с помощью неметаллического молотка.

Если постучать ладонью по стеклопакету с обратной стороны, а деталь плотно прилегает к основанию, всё сделано правильно.

Иногда для дополнительной защиты от пыли, грязи в паз под закрытой створкой вставляется заглушка или фальш-штапик. Этот паз не используется, однако в нём накапливается грязь. Заглушка в виде резинового шнура позволяет этого избежать.

Советы

Уделите внимание качеству штапика. От него зависит герметичность конструкции. Ведь если стеклопакет неплотно прилегает к раме, все ценные свойства остекления станут недоступными. На планку не влияют погодные факторы. Однако её качество не менее важное, чем качество профиля. Обычно производитель выполняет изделие из того же сырья, что и окно. За исключением деревянных рам, где допускается применение аналогов из ПВХ.

Высоко ценится эстетика. Рейка не должна выделяться. Её задача — красиво завершить образ остекления. Однако по цвету она должна идеально сочетаться с рамой.

Удачные примеры и варианты фото штапиков

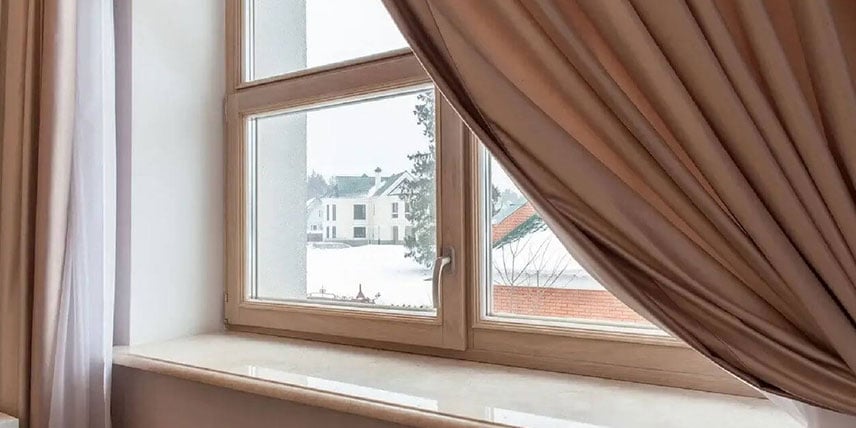

Роскошные деревянные окна украсят любой дом или квартиру. С помощью тонировки можно подчеркнуть естественный рисунок годичных колец, сделать его выразительным, а расцветку — более подходящей для интерьеров, фасада здания.

Штапики в тон профилю простой или сложной конфигурации станут естественным дополнением окна, повышая его привлекательность и надёжность.

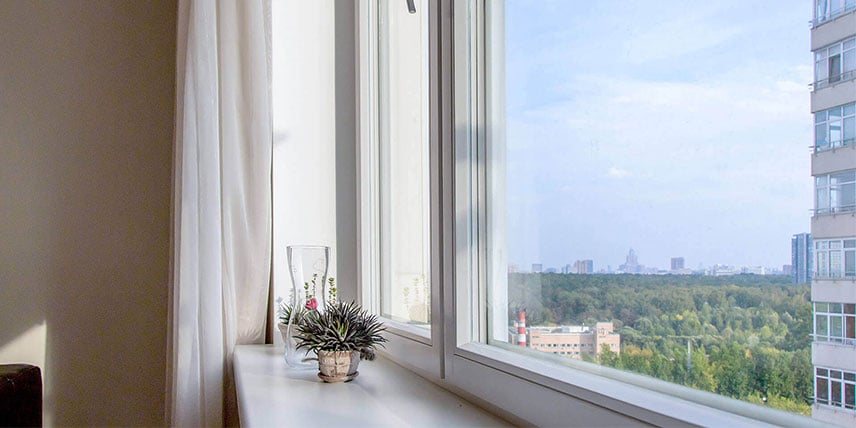

Пластиковые окна известны широкой цветовой палитрой. С помощью ламинации рама приобретает любую текстуру, расцветку. Прижимные планки, подобранные правильно, подчёркивают изгибы оконной рамы, преображают комнату.

Мы разобрались, что такое штапик на пластиковом окне или деревянной раме. Деталь надёжно удерживает стеклопакет в раме, обеспечивая обещанную производителем герметичность конструкции. А вместе с ней — теплоёмкость, взломостойкость, долговечность. Сегодня чаще всего устанавливаются рейки из ПВХ, в том числе на деревянные окна. Это пластичные, универсальные, долговечные изделия, которые хорошо справляются со своими задачами.

«Фабрика Окон» использует штапики стеклопакетов разных форм, размеров, расцветок. Но все детали выполнены из высококачественного сырья. Если пришло время заменить рейки на окнах, мы поможем подобрать подходящие детали и установить их по ГОСТу.

Список используемой литературы:

Официальный сайт производителя ПВХ — https://deceuninck.ru/.

Борискина И.В., Шведов Н.В., Плотников А.А. Современные светопрозрачные конструкции гражданских зданий. Справочник проектировщика. Том 2. Оконные системы из пвх.

ГОСТ 34379-2018 «Конструкции ограждающие светопрозрачные».
