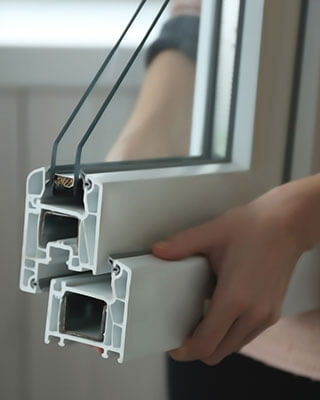

Чтобы пластиковое окно прослужило долго, оно должно быть выполнено из качественных материалов, а его фиксация в проёме — надёжной. Однако это невозможно, если рама сделана только из пластика, так как у данного материала низкий показатель упругости, поэтому он легко деформируется под воздействием температуры. Чтобы повысить его прочность, внутрь профиля помещается армирующая вставка из металла, которая придаёт конструкции жёсткость, и позволяет ей противостоять внешним и внутренним нагрузкам.

Что такое армирование?

Армирование — это оцинкованный стальной вкладыш, который собирается из отдельных планок или имеет вид сварной конструкции. Его цель состоит в том, чтобы не давать оконной раме менять форму.

Интересно знать ! Чтобы понять, как действует армирование, представим, что мы установили окна без стального вкладыша. Когда створка открывается, рама не может удержать её вес. А под воздействием температур профиль будет сжиматься, расширяться, что приведёт к утрате герметичности.

Армирование может выполняться в нескольких вариантах:

• Г-образным;
• П-образным;
• замкнутым.

При помощи армирования решаются такие задачи, как:

• сопротивление ветровой нагрузке — изделие становится жёстким;
• улучшение сопротивляемости динамическим усилиям, которые действуют при движении створок;
• делает крепление надёжным — благодаря стальным вкладышам нагрузка на проём распределяется равномерно;
• упрощает монтаж фурнитуры, в частности, петель.

Что делает конструкцию надёжной и долговечной.

Преимущества и недостатки

Усиление пластикового профиля с помощью металлической сердцевины повышает технические характеристики окна:

• материал выдерживает температурные диапазоны от — 60 до +40°C;
• увеличивается прочность;
• повышается герметичность, а вместе с ней — защита от внешних факторов (продуваний, влаги, пара, пыли);
• достигается высокая шумоизоляция;
• уменьшается риск изгиба, деформации профиля, петель;
• снижается потребность в регулярных восстановительных работах;
• ускоряется установка.

Чем толще армирующий профиль, тем выше запас прочности. Технология продлевает срок службы окна. Изделия с усиленным армированием функционируют на 10-15 лет дольше, чем аналоги с планкой минимальной толщины .

Есть и недостатки:

• повышается цена — стальные элементы увеличивают себестоимость остекления;
• металлические элементы создают мостики холода в случае, если ПВХ -профиль слишком тонкий;
• масса рамы увеличивается.

Усиленный металлический контур делает окно более тяжёлым, что важно учитывать при выборе остекления. Например, тёплое пластиковое остекление плохо подходит для остекления балконов (не путаем с лоджией). Нагрузка на перекрытие может резко увеличиться, что может привести к обрушению балконной плиты, особенно это касается старых строений. Поэтому при подборе конструкций необходимо предварительно рассчитать допустимую нагрузку на плиту и исходя из неё подобрать оптимальный вариант остекления.

Требования по ГОСТу

Изготовление армирования регламентируется ГОСТом 30674-99. В нём говорится о том, что усиленные вкладыши обязательно использовать при производстве любых оконных конструкций из пвх. Не имеет значения, в каком помещении будет проводиться остекление: в жилом или нежилом. При этом монтаж планки проводится вручную, без автоматизированных инструментов.

В ГОСТе также описаны следующие требования:

• усиленный профиль производится из стали с защитным цинковым покрытием от коррозии толщиной от 9 мкм;
• минимальная толщина армирования составляет от 1,2 мм — при изготовлении морозостойких, цветных конструкций она увеличивается до 1,5 мм и больше;
• расстояние между планкой и торцом окна достигает от 10 до 30 мм — при изготовлении усиленных изделий, а также конструкций с весом от 60 кг и выше выбираются приторцованные под углом 45°С контуры;
• запрещается состыковывать или разрывать армирование внутри профиля ПВХ;
• контуры крепятся на два самореза и больше — обычное расстояние от точки самореза до сварного шва составляет до 80 мм;
• шаг крепления саморезов составляет до 400 мм для белых профилей, 300 мм для цветных;

Усиленное армирование — от 1,5 до 2 мм — требуется в случаях, когда проводится остекление:

• больших проёмов;
• панорамных, фасадных окон;
• окон сложной формы;
• в помещениях с высокими требованиями к безопасности;
• с повышенной эксплуатационной нагрузкой на створку;
• эркеров, балконов, лоджий;
• дверей, входных групп.

Когда нужен усиленный контур в профиле, выбирается замкнутый вариант. Иногда устанавливаются Г-образные контуры сложного сечения.

Технология изготовления

Пластиковый профиль изготавливается полым, что необходимо для установки внутри него металлического контура. Армирование производится из листового стального проката. Для нарезки берутся электромеханические ножницы. А для контура рекомендованы конкретные марки стали — СТ2 или СТ3. Это углеродистая сталь обычного качества, без специального покрытия, но со стандартной стойкостью к ржавчине. Это зафиксировано в ГОСТ 380-2005.

Размер металлического вкладыша и центральной камеры обязаны совпадать. Изделие должно помещаться в камеру без чрезмерных усилий, но плотно прилегает к стенкам. Для придания контуру необходимой формы используется холодная гибка. Некоторые производители придают армированию индивидуальную форму на листогибочном станке.

Неправильное армирование: признаки, последствия

Если армирование подобрано и установлено неправильно, это заводской брак. Окно не справится со всеми поставленными задачами.

Проблемным армированием пластикового профиля могут быть вызваны:

• провисание створки в раме;
• деформация окна;
• расшатывание крепления или рамы;
• трещины в стеклопакете.

Чтобы застраховать себя от покупки бракованных конструкций, нужно обратить внимание на то какую информацию по армированию предоставляет производитель:

• толщина армирования обязана быть от 1,2 мм и выше, а для цветных, увеличенных изделий — от 1,5 или 2 мм;
• компания предоставляет информацию о профиле, толщине армирования, стали, а также гарантии и сертификаты качества.

Если вы уже приобрели и установили конструкцию, а затем столкнулись с негативными последствиями, то стоит обратиться к производителю с требованием замены конструкции, по причине заводского брака. Помните, что надёжные компании всегда дают гарантию на свои окна и могут подтвердить их качество сертификатами.

«Фабрика Окон» использует при производстве окон-пвх высококачественный бельгийский профиль Deceuninck и фурнитуру Siegenia, даёт гарантию на конструкции и монтаж.

Правила выбора

Лучше всего покупать остекление напрямую у проверенного производителя, так вы можете быть уверены, что окна прослужат вам долго.

При выборе стоит учесть несколько параметров:

• тип остекления: панорамный, фасадный, классический;
• масса, толщина заполнения: чем тяжелее стеклопакет, тем больше требований к надёжности армирования;
• климатические особенности региона: перепады температур, ветреность;
• монтажная глубина конструкции;
• взломостойкость;
• активность применения;
• состояние здания, плиты.

Несколько советов по выбору профиля:

• Имеет значение, на каком этаже ведётся остекление. Чем выше квартира, тем больше ветровая нагрузка. На верхних этажах пригодятся жёсткие конструкции, но с минимальной массой.
• Если прочность не требуется или плита выдерживает минимальные нагрузки, подойдёт армирование толщиной 1,2 мм, формой Г или П.

Чем больше нагрузка на остекление, тем толще должен быть вкладыш.

Специалисты «Фабрики Окон» расскажут всё об особенностях армирования профилей, помогут подобрать подходящее по стоимости и техническим характеристикам решение.

Список используемой литературы:

Официальный сайт производителя ПВХ — https://deceuninck.ru/.

Борискина И.В., Шведов Н.В., Плотников А.А. Современные светопрозрачные конструкции гражданских зданий. Справочник проектировщика. Том 2. Оконные системы из пвх.

ГОСТ 34379-2018 «Конструкции ограждающие светопрозрачные».

ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей».
